摘要：在磷矿开采、破碎选矿与生产收尘全过程中会持续产出大量磷矿粉，这类粉料粒度细碎、成型性能差，无法直接送入矿热炉制备黄磷，长期露天堆存不仅会造成磷资源大量流失，还会引发扬尘、水土污染等环保问题。冷压成型工艺凭借流程短、能耗低、投资少、固废资源化利用率高等优势，成为磷矿粉回收利用的主流技术路径。

关键词：冷压成型技术；磷矿粉；磷矿粉粘合剂；建杰粘合剂；河南建杰

1. 制磷行业冷压球团市场前景分析

1.1 制磷行业发展的现状

磷矿是一种不可再生资源，磷矿资源的发展密切关系着国家的基础工业和农业，广泛应用于磷化工、冶金、农业和医学领域，是一种具有重要战略意义的矿产资源。

随着全球高品位磷矿长期规模化开采，富矿可采储量持续缩减、整体开采原矿品位逐年下行：全球磷矿原矿平均P₂O₅品位由1999年的31.4%回落至2013年约30.0%；根据中国地质调查局联合世界肥料发展组织2017年全域产区加权测算数据，全球矿山开采原矿平均品位进一步降至19.61%，经选矿提纯后精矿平均品位稳定在30.2%。（来源：中国地质调查期刊网）

（图片来源网络）

1.2 冷压球团生产技术现状及发展趋势

磷矿粉是磷矿石在开采、破碎或使用过程中产生的磷矿粉，含有大量磷资源，直接废弃易造成资源浪费和环境污染。为二次利用资源，可利用冷压成型技术将磷矿粉制成球团，投炉使其循环利用，以代替磷矿石用于电炉（矿热炉）生产黄磷。

冷压成型技术为磷矿粉资源化再利用指明了方向，把堆积的尘灰都能逐步转化成宝贵的资源。不仅节约能源，降低生产成本，还能增加产量，也是固废处理利用技术中可持续发展的主要方向之一，对实现经济可持续发展和环境保护具有现实意义。

2. 磷矿粉冷压球团成型及应用工艺介绍和技术难点

2.1 磷矿球团热法制磷工艺介绍

生产黄磷需要高品位的块矿（P₂O₅品位在30%以上），但我国经过多年开采，用于黄磷生产的富块矿所剩不多，且随着磷矿资源日趋枯竭、贫化，富矿价格不断上涨，难以满足黄磷生产需求。

磷矿粉一般有原磷矿粉、收尘粉、水洗磷矿粉、烧结磷矿粉等，P₂O₅品位在30%以下，因炉料粒度的大小和高温下炉料的状态，会直接影响电炉内反应的正常进行,只有符合要求的炉料才能高效、稳定的生产黄磷，因此，这部分磷矿粉是不符合直接进料要求的，必须制备成球团后才能代替磷矿石用于生产黄磷。河南建杰利用冷压成型技术将磷矿粉制成球团后可代替磷矿石用于电炉（矿热炉）生产黄磷。

湿法制磷：磷矿石+不同酸（硫酸、硝酸、盐酸等）→液态磷酸+副产物→分离→磷酸

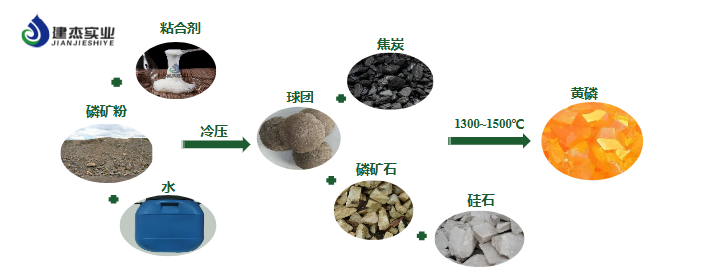

热法制磷：磷矿石、硅石和焦炭→密闭电炉（矿热炉）→1300~1500℃加热、熔融→磷蒸气、CO、SiF₄、炉渣→磷蒸气（炉气）→水净化→黄磷

2.2 冷压球团工艺介绍

磷矿粉冷压球团以磷矿粉为原料，加入粘合剂，采用冷压粘结固化成型工艺，经混合混捏、成型、干燥工序制备磷矿球团，冷压成型生产工艺流程中控制主要关键点，即在设备选型、成型压力、原料配比、粘合剂选择、加水量、搅拌时间、烘干时间等方面要符合要求。

粘合剂通过浸润、渗透和高粘结作用可以使球团具备较强的湿强度、冷强度、热强度来抵抗生产、转运、装卸、投炉过程中的破碎，使回收再利用技术与应用研究具有十分重要的现实意义。

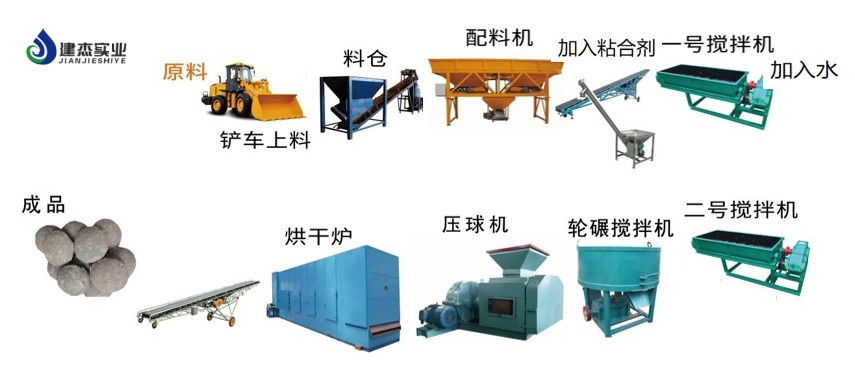

磷矿粉冷压球团生产工艺的具体流程：

原料→选矿→振动筛→粉碎机→配料机→双轴搅拌机（粘合剂、水）→轮碾机→供料机→压球机→网带烘干机→成品库。

物料通过振动筛选入轮碾机内充分粉碎，通过搅拌机内加入粘合剂充分搅拌后进入轮碾机中碾压使物料中3mm以上的颗粒破碎，然后通过振动皮带进入成型机造球，合格的球团通过网带烘干机将水分降到1.5%以下，通过提升机进入成品库，使用时从成品库中取出即可进炉使用。

2.3 磷矿粉冷压球团的成型技术难点

磷矿粉球团抗破碎和抗磨损能力是保证电炉冶炼效率和提高黄磷产品质量的关键因素之一，即磷矿粉球团对电炉冶炼的影响显著。

但磷矿粉粒度小、强度差，自身成型性能极差，球团要在生产、运输、使用过程中破碎率低、强度高，必须要注意冷压成型工艺参数的控制，即要有足够的落下强度、干球冷强度，同时球团要有足够的投炉热强度。

冷压成型生产工艺流程中控制主要关键点，即在设备选型、成型压力、原料配比、粘合剂选择、加水量、搅拌时间、烘干时间等方面要符合要求。

2.4 磷矿粉冷压球团项目的优势

磷矿粉冷压球团成型工艺简便、生产流程短，项目整体投资低、综合能耗小，生产仅消耗少量电力。制成球团强度达标，适配电炉炼磷工况；成品粒度均匀、磷品位稳定，入炉后可改善料层透气性，进一步降低冶炼能耗。

球团搭配块状原矿入炉掺配比例可由50%提升至80%，能够消纳厂区堆存的磷矿细粉，实现固废资源化循环利用，既解决粉料堆放转运产生的扬尘污染，又避免矿产资源闲置浪费。整套工艺技术成熟可靠，生产运行成本低廉，细粉制球后可直接回炉冶炼黄磷，有效降低原料采购成本，为企业创造可观经济效益。

建杰热搜问题解答

FAQ问答一：添加粘合剂后，是否会降低P₂O₅的品味？

单纯添加无机/有机粘合剂，会稀释、降低成品球团的P₂O₅品位；但合理选型+工艺优化可把降幅控制在小范围，不影响最终冶炼加工指标。

不同粘合剂对品位下降幅度对比：

膨润土、高岭土类无机粘土粘合剂

添加量4%～8%，稀释最明显，P₂O₅降幅大；同时带入硅、铝杂质，后续制酸还会增加渣量。

淀粉、腐植酸钠、木质素有机粘合剂

添加量1.5%～3%，稀释幅度小，杂质少，对P₂O₅品位影响温和，工业球团首选。

复合粘合剂

部分配方掺低品位磷泥、磷渣，稀释效应抵消一部分，品位下降最少，适合高品位磷矿冷压球。

水玻璃、水泥类无机粘结剂

添加量2%～5%，带入钙硅杂质，稀释+杂质双重影响，一般不用于磷化工球团。

建杰实业，面向全国钢铁冶金、煤焦化、制磷企业提供冷压成型粘合剂定制服务。全国各省市的钢铁冶金、煤焦化、制磷企业，华北、华中、华东、西北、西南、东北等产业集中区域均为重点目标市场。

建杰实业拥有多项国家专利与专业研发实验室，联合专业科研团队深耕行业多年，可提供免费来料化验、专属配方定制、工艺优化及全国驻场调试服务，采用一料一方的定制模式，助力企业降本增效。

建杰实业官方咨询专线：18736030804，全国24小时服务热线：19339966361，我们将马上安排工程师为您提供专属方案。
